一、電磁流量計測量原理及構造

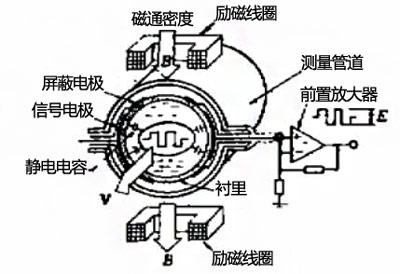

無電ji式電磁流量計原理如圖所示。當導電性液流過與流動方向垂直的磁場(測搬管道)時根據法拉第電磁感應定律,就會產生與平均流速旼正比的感應電動勢E。這一電動勢用一對信號電ji檢測,該電ji放置在(不接觸流體,稱無電ji)與流動方向及磁場方向垂直的測量管村里外壁上。測得流量信號經轉換放大后、即作為流體的體積流量。這個電動勢用下式表示,即與平均流速成正比:
E=KBdv
式中:K一系數;B一磁通密度;d一檢測器內徑(測量管道內徑)v**體的平均流速。
該無電ji式電磁流量計與電ji式電磁流址計的不同點,是它的信號電ji設置在村里的外表面上,流體與電ji通過樹里隔離,不與流體直接接觸:由于村里的隔離作用,在流體與電ji之間形成很小的靜電電容,流體產生的電動勢通過信號電ji和流體間的靜電電容耦臺,從而實現了非接觸檢測。由于靜電電容很小(在數PF~數十PF之間),信號源阻抗ji高,雨易于受到外來雜波及潏電流的干擾。另外,還能引起寄生電容造成的信號衰減和雜波的發生。為了防止這些不良現象,在信號電ji周?chē)扇∑帘执胧?采用密封驅動的方式,使兩者問電位,這樣就抵消了寄生電容的影響,提高了抗干擾的能力。再則,在檢測器內設置前置放大器,通過進行阻抗變換,減輕了傳輸線對變換器的響:前置放大器的電源由勵磁電路的電壓供給,使檢測器與變換器的對接與過去的電ji式電磁流量計相匹配。
二、主要性能
無電ji式電磁流量計在工藝方法、口徑范圍及導電率等方向比過去都有所改善,其主要性能如下
1.檢測器(測量管道)有25、40、50、80、100mm五種視格的口徑。
2.測量精度為土1%FS。
3.測量流量范圍(經流速換算)zui小可測1m/s、zui大可測10m/s,
4.測量流體的溫度范問一20~120C。
5.測量流體的壓力98KPa~2MPa。
6.可測定的流體導電率在5u/m以上。
7.輸出的流量信號電流DC4~20mA。
8.負載電阻0~600歐姆。
9.脈沖信號:換算脈沖電路、晶體觸點:脈沖頻率カ1/h~1000/s,脈沖寬度為100m、或者0.5ns
10.具存並距離藍及切換違擇等通信功能。
11.防水構造:ISC0920耐水型。
12.主要部件的材質:控測器里采用化陶瓷材料,外殼保用不銹鋼或碳素鋼制造,變換器采用耐腐蝕的鋁臺金外殼。
13.使用電源電壓AC100v或AC110v、50/60Hz,功率消耗約20VA
三、特點
1.適于泥漿混入型流體,測流體中含有泥漿時電ji式流量計由于電ji與流體接觸、流動的泥漿將會沖擊電ji,加之電解作用、會產生雜波。影響磁電流的頻率,要從根本上改善和抑制接觸液體產生的雜波是困難的。無電ji式的電磁流量計由于電ji不接觸流體,所以能從根本上解決電位變化引起的雜波,達到穩定測量的目的。
2.適于低導電性流體。無電ji電磁流量計由于利用靜電電容檢測電動勢,信號源具有ji高的阻抗。檢測器內設置了具有高輸入阻抗的前置放大器、為此、信號衰減被控制到了zui小限度。其結果,即使對阻抗高的低導電性流體,也可穩定測量。電ji式電磁流量計.被測流體導電率下限值在300~500us/m,而無電ji式電磁流量計zui小可測定5us的流體,大約改善了2位數即使是導電率1的純水都可以測定。
3.適于附譽性流體。在測定附著性流體時,過去電ji式電磁流量計的電ji表面容易附著物質,使輸出出現偏差而不穩定。特別是絕緣附著物更會影響測定的精度,而無電ji式的電磁流量計,絕緣性附著物不影啊流體與信號電ji之間的靜電電容,可穩定測量。另體,電ji式電磁流量計,在附著性物質的導電率很高時,會產生電動勢短路現象,同詳也會使輸出電流降低,影響測量精度,
4.接蝕流體部分可靠性高。電ji被里材料嚴格密封,形成與液體隔離的狀態,所以不存在被腐蝕及磨擦損耗,也從根本上解決了泄漏電流損耗問題。另外接觸液體部分的村里采用了高性能材料:電磁流量計采用了高純度的氯化鋁陶瓷作為村里,具有強度高、耐腐蝕、耐磨損的優點。無電ji式電磁流量計與過去電ji式電磁流量計比,擴大了應用領域,提高了性能和測量精度。它的出現將會取代電ji式電磁流量計。
