電磁流量計的結構主要由磁路系統、測量導管、電極、外殼、襯里和轉換器等部分組成。

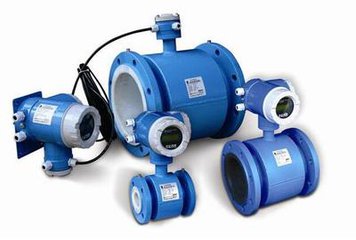

電磁流量計產品圖
磁路系統：其作用是產生均勻的直流或交流磁場。直流磁路用**磁鐵來實現，其優點是結構比較簡單，受交流磁場的干擾較小，但它易使通過測量導管內的電解質液體極化，使正電極被負離子包圍，負電極被正離子包圍，即電極的極化現象，并導致兩電極之間內阻增大，因而嚴重影響儀表正常工作。當管道直徑較大時，**磁鐵相應也很大，笨重且不經濟，所以電磁流量計一般采用交變磁場，且是50HZ工頻電源激勵產生的。
測量導管：其作用是讓被測導電性液體通過。為了使磁力線通過測量導管時磁通量被分流或短路，測量導管必須采用不導磁、低導電率、低導熱率和具有一定機械強度的材料制成，可選用不導磁的不銹鋼、玻璃鋼、高強度塑料、鋁等。
電極：其作用是引出和被測量成正比的感應電勢信號。電極一般用非導磁的不銹鋼制成，且被要求與襯里齊平，以便流體通過時不受阻礙。它的安裝位置宜在管道的垂直方向，以防止沉淀物堆積在其上面而影響測量精度。
外殼：應用鐵磁材料制成，是分配制度勵磁線圈的外罩，并隔離外磁場的干擾。
襯里：在測量導管的內側及法蘭密封面上，有一層完整的電絕緣襯里。它直接接觸被測液體，其作用是增加測量導管的耐腐蝕性，防止感應電勢被金屬測量導管管壁短路。襯里材料多為耐腐蝕、耐高溫、耐磨的聚四氟乙烯塑料、陶瓷等。

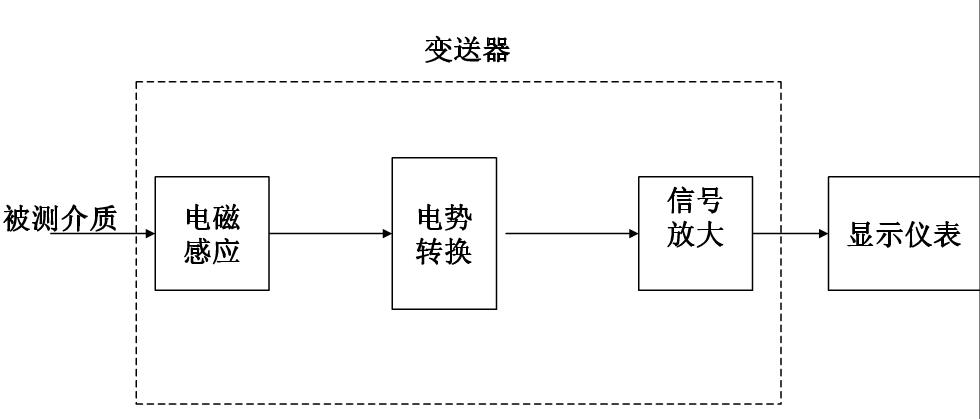

轉換器：由液體流動產生的感應電勢信號十分微弱，受各種干擾因素的影響很大，轉換器的作用就是將感應電勢信號放大并轉換成統一的標準信號并抑制主要的干擾信號。其任務是把電極檢測到的感應電勢信號Ex經放大轉換成統一的標準直流信號。
電磁流量計原理:
電磁流量計測量原理是基于法拉第電磁感應定律。根據電磁感應定律,在非磁性管道中,利用測量導電流體平均速度而顯示流量的流量計

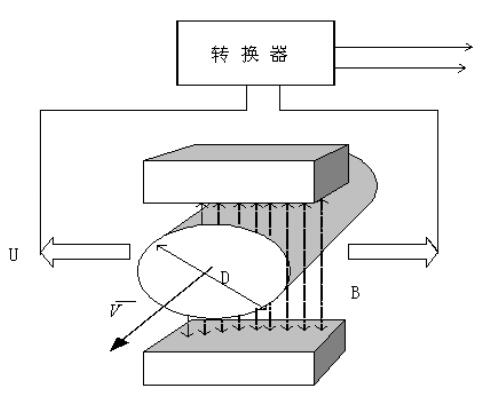

電磁流量計結構原理圖
電磁流量計(EMF)的特點
優點
1.EMF的測量通道是一段無阻流檢測件的光滑直管,因不易阻塞適用于測量含有固體顆粒或纖維的液固二相流體,如紙漿、煤水漿、礦漿、泥漿和污水等
2.EMF不產生因檢測流量所形成的壓力損失,儀表的阻力僅是同一長度管道的沿程阻力,節能好,對于要求低阻力損失的大管徑供水管道*為適合。
3.EMF所測得的體積流量,實際上不受流體密度、粘度、溫度、壓力和電導率(只要在某閾值以上)變化明顯的影響
4.與其他大部分流量儀表相比,前置直管段要求較低。
5.EMF測量范圍度大,通常為20:1~50:1,可選流量范圍寬。滿度值液體流速可在0.5~10m/s內選定。有些型號儀表可在現場根據需要擴大和縮小流量(例如設有4位數電位器設定儀表常數)不必取下作離線實流標定
6.EMF的口徑范圍比其他品種流量儀表寬,從幾毫米到3m。可測正反雙向流量,也可測脈動流量,只要脈動頻率低于激磁頻率很多。儀表輸出本質上是線性的。
7.易于選擇與流體接觸件的材料品種,可應用于腐蝕性流體。
缺點
1.EMF不能測量電導率很低的液體,如石油制品和有機溶劑等。不能測量氣體、蒸汽和含有較多較大氣泡的液體。
2通用型EM由于襯里材料和電氣絕緣材料限制,不能用于較高溫度的液體;有些型號儀表用于過低于室溫的液體因測量管外凝露(或霜)而破壞絕緣。
