智能電磁流量計的抗干擾技術 隨著科學技術的進步，智能電磁流量計的抗干擾性能越來越好，現如今已被銷往歐美等發達中國家，被應用到工業生產的各個領域中。 智能電磁流量計的干擾噪聲分析，智能電磁流量計是基于導電性流體在磁場中運動所產生的感應電勢來推算流體流量的丈量儀表，其基本工作原理是電磁感應定律。tjshl.com因此電磁耦合靜電感應是智能電磁流量計干擾噪聲的首要來源；被測流體介質特性產生的電化學干擾噪聲是智能電磁流量計干擾燥聲的第二來源；
智能電磁流量計供電電源的電壓和頻率波動等電源干擾噪聲是干擾噪聲的第三來源。以上三類干擾噪聲的來源、機理、特性不同。對電磁流量計的影響方式不同，相應采用的抗干擾措施也不同。 智能電磁流量計中的抗干擾技術發展歷史，智能電磁流量計的發展歷史就是其抗干擾技術的發展歷史。早在1832年，英國物理學家法拉第構想地球磁場來丈量河水的流速，并進行了現場實驗，但未能獲得成功。主要原因是在直流勵磁磁場下存在流體介質的極化效應和熱電效應而產生干擾噪聲沉沒了流量信號電勢。河床短路了流速信號電勢，加之當時的流量技術遠遠沒有達到解決各種干擾噪聲的抑制和高阻抗信號丈量的水平，因此導致** 智能電磁流量計實驗研究的失敗。誠然，從智能電磁流量計研究伊始就面臨如何克服各種干擾噪聲的棘手困難，正因如此，在以后的智能電磁流量計研究過程中，人們都將其抗干擾技術列為首要的技術題目。 智能電磁流量計的應用領域，改變了人們長期以為智能電磁流量 計丈量精度低，抗干擾能力差的概念。
電磁流量計智能電磁流量計抗干擾措施
1、新型勵磁技術是提高智能電磁流量計抗干擾能力的重要手段勵磁技術的發展，不僅減弱電極極化電勢、泥漿干擾、流動噪聲的影響，又能改變工頻干擾的形態，便于同步采樣技術處理工頻干擾噪聲，以避免工頻干擾的影響。目前電磁流量傳感器采用工頻頻率同步三值低頻矩形勵磁和雙頻矩形波勵磁，從而提高電磁流量計整個抗干擾能力，提高電磁流量計的測量精度和可靠性。
2、前置放大器的設計是提高抗干擾能力的首要環節 電磁流量傳感器輸出流信號十分微弱，內阻抗較高，因此高輸出入阻抗、低漂移、低噪聲、高CRMM前置放大器才能滿足抗同相共模干擾的要求。前置放大器采用JFET高輸入阻抗電壓緩沖器，低漂移低噪聲減法器，精密電阻精心匹配組成儀用放大器，并采用輸入保護技術，共模電壓自舉技術和接地技術大大提高抗共模干擾的能力，抑制零點漂移的影響。
3、同步采樣的頻度補償技術 同步采樣和工頻電源頻率監視補償技術，是提高抗流量信號電勢中混入工頻干擾和工頻電源頻率波動產生工頻干擾能力的有效方法。同步采樣技術，其采樣脈寬為工頻周期的整數倍，使流量信號電勢中工頻干擾平均值等于零，以消除工頻干擾的影響；工頻電源的頻率波動補償是保證頻率的動態波動中，勵磁電源和采樣脈沖得以同步調整，真正實現同步采樣技術和同步勵磁技術，同步A/D轉換，以降低工頻干擾的影響。
4、采用新型HCMOS系列芯片技術 采用74HC系列芯片技術較采用74LS系列芯片其低噪聲容限提高2.4倍，高燥聲容限提高2.1倍，智能電磁流量計整個硬件采用74HC系列芯片，不僅降低整個功耗，而且提高元器件本身抗干擾能力，為電源流量計小型輕量一體化奠定了基礎。
5、微處理器系統電源電壓監視技術 智能電磁流量計中微處理器系統當電源瞬態欠壓，勵磁開關脈沖動作都會造成微處理器誤動作，數據丟失等現象，因此必須采用可靠的復位電路和電源電壓監視技術。*簡單實用的方法是采用低成本電源配合高靈敏度的電源電壓監視器，提高微處理器系統和抗干擾能力。

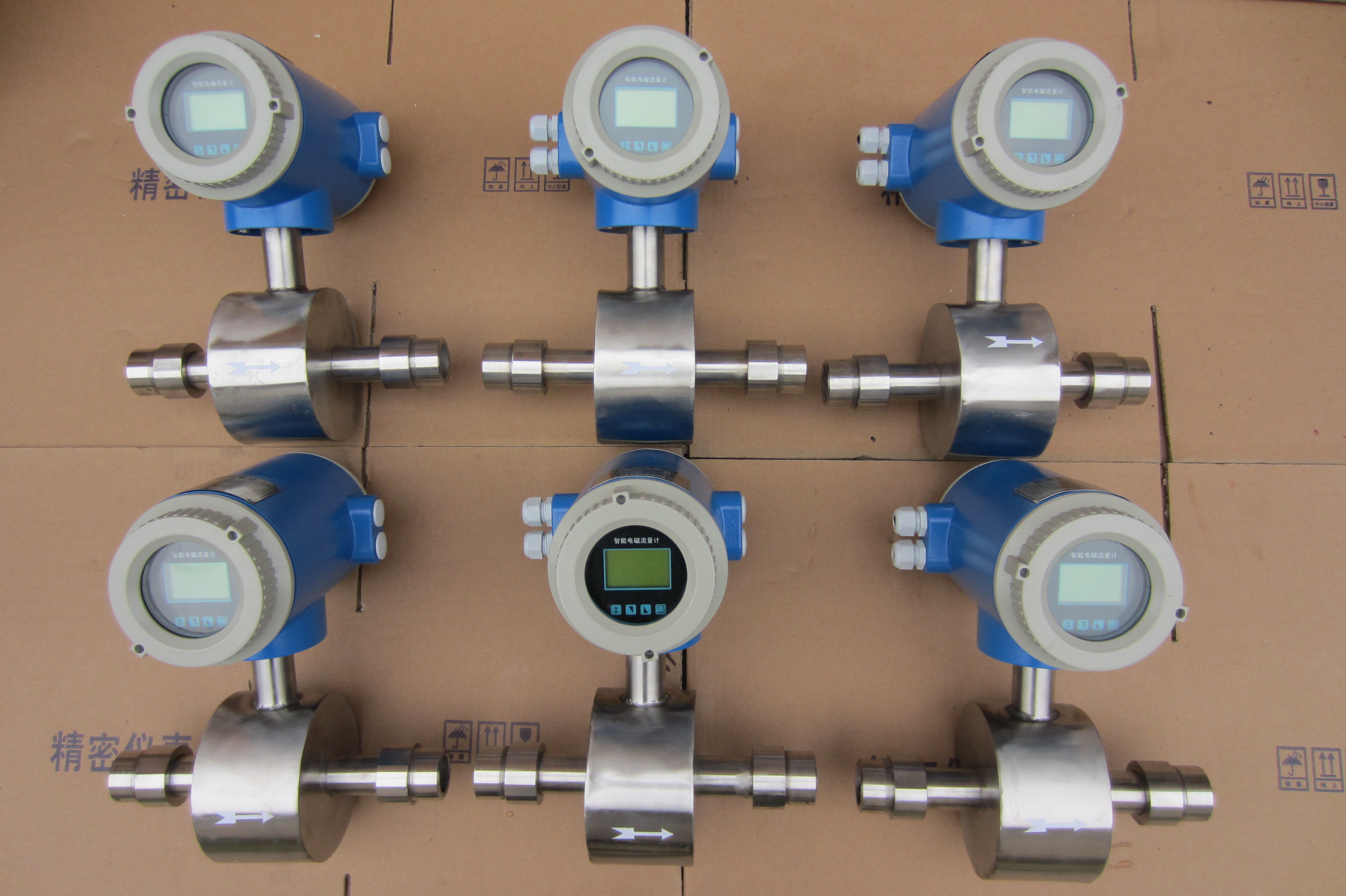

江蘇創輝CHLDE智能電磁流量計產品圖
