工業化插入式電磁流量計在工業上使用是非常頻繁的，進而我們?cè)诹私馍弦灿猩远嗟氖煜ざ龋菍?duì)于插入式電磁流量計*基本的介紹上不是特別的詳細，種類介紹和線性范圍介紹等等，下面就為大家介紹一下插入式電磁流量計的基本介紹
1.傳感器：
(1)測 量 導 管：由不銹鋼導管、襯里和連接法蘭組合而成，為被測液體現場工況測量的載體。
(2)測 量 電 極：安裝在測量導管內側壁，與軸流方向垂直，使測量液體產生信號的一對電極。
(3)勵 磁 線 圈：在測量導管內產生磁場的上下兩個勵磁線圈。
(4)鐵芯和磁軛：將勵磁線圈產生的磁場導入液體，并構成磁回路。
(5)殼 體：儀表外包裝。
2.轉換器：即為智能二次表，其將流量信號放大處理?
單片機運算后，可顯示流量、累計量，并能輸出脈沖、模擬電流等信號，用于流體流量的計量或控制。
3.產品組裝形式： 其分為一體型和分體型兩種形式。
(1)一體型： 傳感器和轉換器一體安裝。

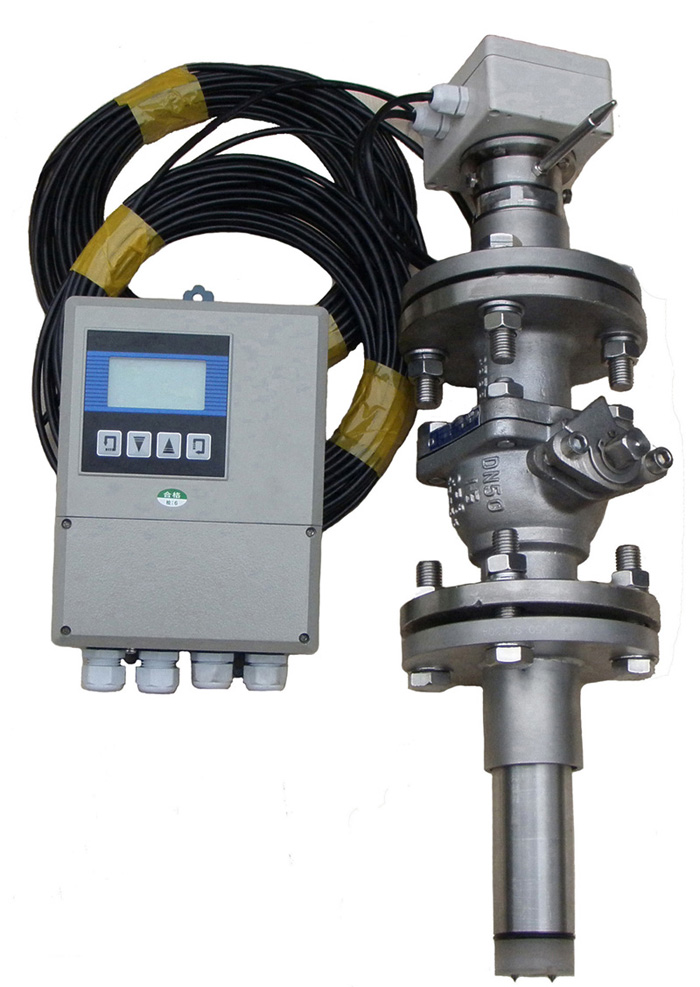

(2)分體型：傳感器和轉化器分離安裝，通過連接電纜形成流量計量系統。
(3)為適應不同介質測量的要求，傳感器的襯里和電極材料可以有多種選擇。
插入式電磁流量計，根據測量對象與測量環境確定插入式電磁流量計的類型。 要進行—個具體的測量工作，首先要考慮采用何種原理的傳感器，這需要分析多方面的因素之后才能確定。因?yàn)椋词故菧y(cè)量同一物理量，也有多種原理的傳感器可供選用，哪一種原理的傳感器更為合適，則需要根據被測量的特點和傳感器的使用條件考慮以下一些具體問題：量程的大小；被測位置對傳感器體積的要求；測量方式為接觸式還是非接觸式；信號的引出方法，有線或是非接觸測量；傳感器的來源，國產還是進口，價格能否承受，還是自行研制。在考慮上述問題之后就能確定選用何種類型的插入式電磁流量計，然后再考慮插入 式電磁流量計的具體性能指標。 插入式電磁流量計線性范圍 通常，在傳感器的線性范圍內，希望插入式電磁流量計的靈敏度越高越好。因?yàn)橹挥徐`敏度高時，與被測量變化對應的輸出信號的值才比較大，有利于信號處理。但要注意的是，插入式電磁流量計的靈敏度高，與被測量無關的外界噪聲也容易混入，也會被放大系統放大，影響測量精度。因此，要求插入式電磁流量計本身應具有較高的信噪比，盡量減少?gòu)耐饨缫氲挠跀_信號。管道式渦街流量計的靈敏度是有方向性的。當被測量是單向量，而且對其方向性要求較高，則應選擇其它方向靈敏度小的插入式電磁流量計；如果被測量是多維向量，則要求插入式電磁流量計的交叉靈敏度越小越好。 根據安裝的環境可以更好的確定插入式電磁流量計的安裝穩定性和正確性，這樣能保證插入式電磁流量計的安裝后的正常運行工作，也是確保我們?cè)诮窈笫褂弥袦p少安裝后產生的故障問題，節省一定的工作時間，增加工作效率。希望大家能按照要求來操作，避免日后出現各種問題！
