1.概述
在工業測量中流量測量是一個很重要的參數,它不僅作為過程控制儀表,更重要的是它要作為計量?jī)x表,為企業的成本核算和市場運營提供可靠的數據。而流量測量又是工業測量的難點。在實際應用中,由于工藝條件和測量介質的千差萬別,根據設計所選儀表往往不能滿足實際要求。筆者在生產一線從事自控儀表工作多年,對流量測量的一些經驗總結如下。某廠的煤氣是發生爐煤氣,它的特點是:煤焦油和水分含量相對比較高,對儀表的長周期運行提出了很高要求。原設計煤氣測量用阿牛巴和渦輪流量計,在實際應用中可以滿足過程控制的需要。但由于生產運行的長周期需要,作為計量?jī)x表不能滿足要求,主要原因是儀表的選型與實際測量介質不符,經過多年的探索,選用了超聲波流量計作為計量?jī)x表,通過一段時間的考核,完全能滿足計量的需要,解決了生產中的實際問題,現將三種流量測量方法介紹如下。
2.測量方法比較
阿牛巴流量計屬于差壓流量計,是按力平衡原理工作的。通過測量取樣管正對流體流向的前后差壓來反應流體流量。
阿牛巴流量計主要參與控制回路的調節,小流量時比較靈敏,正常流量時儀表也很穩定,基本滿足控制回路的要求。原設計阿牛巴流量計又作為計量?jī)x表計量煤氣,由于煤氣的特點是煤焦油和水分含量高,流量計運行時間較長時取壓孔容易堵,使測量數據不準,而生產又不允許頻繁清理流量計。這樣就造成煤氣計量長期不準確。
渦輪流量計屬于測量流速的流量?jī)x表,它是基于動量矩守恒原理,流體推動渦輪旋轉產生的脈沖信號與流體流速成正比。因而通過測量脈沖頻率,就可知道流體的流速,測出流體的流量。另外,渦輪流量計與被測介質的密度、粘度有關。渦輪流量計在燃燒站中參與控制回路的調節,靈敏度高,運行穩定,由于煤氣的特點,也容易使流量計的葉輪與軸承粘住,造成測量不準。同時由于煤氣含水量大,對葉輪和軸承有一定的腐蝕,容易造成流量計的損壞,增加了儀表的運行成本。
2.3.1工作原理
系列超聲波流量計是利用超聲波在管道中傳播時間原理而實現的。氣體流量則通過流速、管道截面積以及雷諾數等得到。

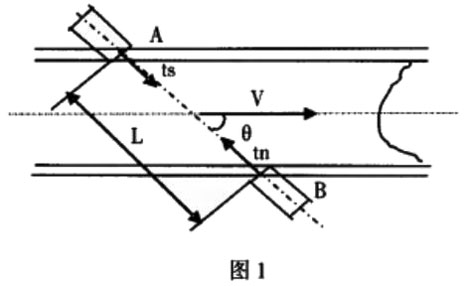

超聲波流量計的基本原理如下圖1表示。
管道中斜裝一對超聲波傳感器,兩個傳感器之間的距離為超聲波的傳播聲程。超聲波在兩個傳感器之間的距離為超聲波的傳播聲程。超聲波在兩個傳感器之間的順流傳播時間和逆流傳播時間分別為:
ts=L/C+Vcosθ
式中
C為超聲波在靜止氣體中的傳播速度,隨氣體性質變化而變化;
V為氣體的流速;
θ為超聲波聲程L與管道軸線之間的夾角。
tn=L/C-Vcosθ
依據ts和tn表達式,求得沿聲程上的線平均流速可以看出,因采用直接的動力學原理進行測量無任何假定條件,氣體流速僅與測量參數(1/s-l/n有關,與氣體本身性質無關,即不受氣體成份、密度溫度等影響。
2.3.2超聲波流量計的特點
(1)微型、高能超聲波換能器(傳感器)與國際同類產品同步。超聲波測量信號靈敏度優于100Hs,目前已達到**水平。
(2)高溫型超聲波換能器,zui高溫度可達420℃。
(3)數碼式信號轉換器,可獲得精確的解析度,并獲得長久的穩定性。
(4)測量口徑范圍寬,*小口徑25mm,zui大口徑可達5m以上。
(5)量程比大1:350。
(6)測量介質范圍廣,即可測量臟、污、腐蝕氣體,也可測量飽和,多組份等氣體。
(7)無阻力,無壓力損失,無可動部件,無磨損,無堵塞隱患,現場實踐證明;在以下條件(1)管道內部管壁上粘結近10公分的臟污雜質。(2)管道內部冷凝積水。(3)換能器表面覆蓋1公分的粘性油品,系統仍然工作正常,日常維護工作量基本為零。
(8)積水、臟污管道截面積修正,保證對氣體真實流量的精密性。
(9)安裝位置任意,直管段要求低,可在水平、垂直位置或傾斜管道上安裝。
(10)可以不斷流拆裝、維護,在線修改極為方便
(11)適合各種工作環境,可在臟污、腐蝕、粘性、高溫、寒冷、振動等環境下長期穩定地工作,一次安裝,長久使用,維護極少。
(12)能用于有爆炸危險的環境中,防塵、抗雷擊設計,適應復雜多變的氣候影響。
3.三種流量計各種數據的比較、分析
由于超聲波流量計所具有的特點使它作為計量?jī)x表在煤氣計量中顯示出明顯的優勢?，F(xiàn)將三種測量方法的測量數據比較如下,見表1。
(1)運行數據(在儀表的安裝位置上,超聲波所測流量應為阿牛巴和渦輪之和)
表1為一個月的三種流量計測量數據的比較,從中可以阿牛巴流量計的測量誤差zui大為16.64%,渦輪流量計的測量誤差zui大竟達41%。而超聲波流量計的zui大測量誤差為044%,作為計量?jī)x表完全滿足要求。

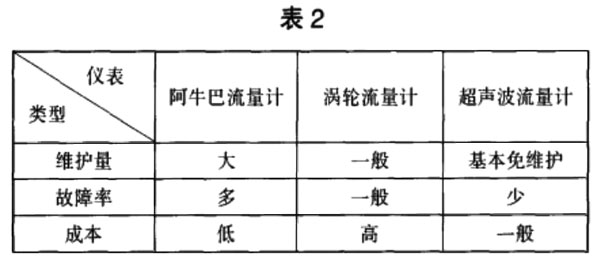

(2)其它數據見表2
由表1和表2,在煤氣計量中,超聲波流量計運用很成功,解決了該廠多年來煤氣計量不準的難題
4.超聲波流量計維護注意事項和常見故障處理
4.1維護注意事項
(1)加強儀表巡檢,盡可能消除外圍因素(如:漏雨、電磁干擾等)對儀表造成的影響;
(2)為了消除儀表的零點漂移要定期校驗變送器,消除儀表測量偏差。
(3)由于煤氣煤焦油和水分含量較高,容易在換能器表面積煤焦油并腐蝕換能器表面應定期清理?yè)Q能器,保障儀表測量準確。
4.2常見故障處理
(1)測量不穩定或示值z(mì)ui大,原因是流量計對接地要求比較高,檢查儀表接地,使其達到儀表的要求。
(2)儀表測量不穩定或小信號時波動很大,原因是流量計對強電磁干擾比較敏感,消除引起電磁干擾的原因就可排除此故障。
(3)儀表示值穩定,但比實際流量偏大或偏小,通過調校變送器和清理?yè)Q能器一般都能消除此故障。
流量?jī)x表的選型是流量測量的關鍵,在日常工作中加強儀表的維護,才能保障儀表的正常運行,為生產提供準確的參數。
