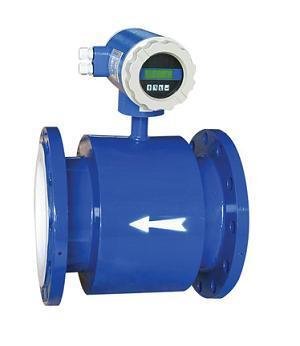

電磁流量計是采用微智能化技術開發的一種流量儀表產品。它分為現場顯示型(一體型)和遠傳顯示型(分體型)兩大類,它能測量導電液體介質,包括酸、堿、鹽等強腐蝕性及液固兩相體的體積流量。
測量原理：
測量原理是基于法拉第電磁感應定律。即:導電液體在磁場中作切割磁力線運動,導體中產生感應電動勢,其感應電動勢E為
E=KBVD
K=儀表常數
B=磁感應強度
V=測量管截面的平均流速
D=測量管的內直徑
測量流量時,液體流過垂直于流動方向的磁場,導電性液體的流動感應出一個與平均流速(亦即體積流量)成正比的電壓,因此要求被測的流動液體具有zui低限度的電導率。其感應通過二個與液體直接接觸的電極檢出,并通過電纜傳送至放大器,然后轉換成統一輸出信號。這種測量方式具有如下優點:
1、測量管內無阻流件,因此無附加壓力損失。
2、由于信號在整個充滿磁場的窨中形成,它是管道截面上的平均值。因此,從電極平面間所需直管段相對較短,長度為5XDN(DN為導管的內直徑)。
3、只有管道和電極與被測液體接觸。因此只要合理選擇電極及管道內襯材料,即可達到腐蝕、耐磨損的要求。
4、傳感器輸出信號是一個與平均流速成線性關系的電動勢。
測量結果與液體的壓力、溫度、密度、粘度、電導率(不少于低電導率)等物理參數無關,所以測量精度高、工作可靠。
