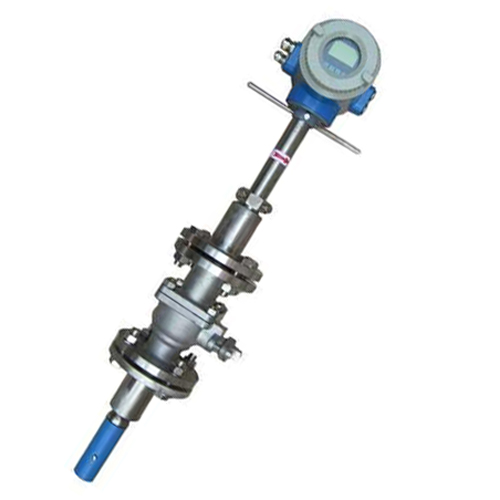

電磁流量計的種類很多,按安裝方式的不同可分為管道式電磁流量計和插入式電磁流量計,其中的插入式電磁流量計結構簡單,便于維修,被**的應用在工業的各個領域。
插入式電磁流量計的型號選擇原則,插入式電磁流量計的型號選用要點很多:一般情況下選擇現場無顯示型電磁流量計,其輸出的4-20Ma電流信號至控制室的二次儀表上并可顯示流量和總量;若強調便于現場操作時觀察管道內流量, 則可選擇現場顯示型電磁流量計;在環境要求或測量精度要求較高時,可選擇安全電壓智能型電磁流量計;在200mm以上大管徑測量流量或不斷流狀態裝拆,可優先選擇插入式或增強插入式電磁流量計。
插入式電磁流量計的口徑選用原則
1、選擇傳感器的口徑與連接的工藝管道口徑相同,其優點是安裝方便;其前提是管內流體的流速須在0.3m/s~10m/s范圍內;其適
用狀態為工程前期使用且管內流體流速處于較低狀態。
2、選擇插入式電磁流量計的口徑與連接的工藝管道口徑不相同,
其適用狀態:(1)流速偏低、流量穩定:(2)降低性價比。
插入式電磁流量計的上限流量選用原則
1、一般選擇變送器的通徑與連接的配管通徑相同。由于通徑、
流速和流量三者存在著嚴格函數關系選擇時可參閱廠家提供的電磁
流量計上限流量表,在對應的通徑下選擇上限流量值。
2、由于工藝配管內流速偏低時而達不到“1”中對應通徑下的ZUI小上限流量值時,可選擇變送器通徑小于工藝配管的通徑,即在變送器前后加接變徑管。
插入式電磁流量計其它選用原則
襯里選用應根據本企業被測介質的腐蝕性、磨損性及溫度,由訂購者選定,可參閱各廠家提供的“襯里材料性能及適用范圍表”
電極材料選用應根據本企業被測介質的腐蝕性,由訂購者選定,可參閱各廠家提供的“電極材料耐腐蝕性能表”。
防護等級選用應根據國標,外殼防護等級有:若儀表安裝在地面以下的且經常受水淹的宜選擇潛水型的;若儀表安裝在地表的則宜選擇防噴水型的。
插入式電磁流量計在選型時,應嚴格遵守其型號,口徑,上限流量,襯里,電極材質及防護等級的選用原則。
